Là kỹ sư công nghệ thì việc nắm PFD và P&ID sẽ giúp ích rất nhiều cho các bạn trong quá trình làm việc, cho dù bạn làm Sản Xuất, QA/QC hay Kỹ Sư Quy Trình, cùng tìm hiểu sơ khởi về 02 khái niệm này nhé.

Sơ đồ dòng quá trình- Process Flow Diagram (PFD)

PFD là một bản vẽ kỹ thuật, tập hợp các ký hiệu (theo tiêu chuẩn ANSI/ISA’s S5.1-1984 (R 1992)) nhằm cung cấp các thông tin sau:

Toàn bộ các thiết bị chính. Bao gồm thông tin cơ bản về kích cỡ và công suất

Dòng chảy quá trình

Hướng dòng chảy của quá trình

Thiết bị đo chính (áp suất, nhiệt độ, lưu lượng)

Van điều khiển và các van quan trọng

Dây chuyền chính

Các thông số vận hành ở điều kiện bình thường (không bắt buộc)

PFD đơn giản và thể hiện toàn bộ các để phục vụ cho các mục đích

Vận hành

Bảo trì

Huấn luyện an toàn, vận hành

Thiết kế, tính toán sơ bộ trong các dự án

Tài liệu chung để thảo luận trong các cuộc họp với nhiều bên không chuyên

Một kỹ sư khi nhìn vào PFD, có thể hình dung được các thiết bị, dòng chảy của quá trình, tức là nguyên liệu sẽ đi từ máy nào đến máy nào, trên đường đi có các đường hồi về nào, có các van nào được điều khiển.

Ví dụ trong cuộc họp trình bày một ý tưởng, PFD sẽ là một bản vẽ đơn giản và thuyết phục dành cho tất cả mọi người. Nếu bạn nắm vững PFD, các phòng ban QA/QC, WH, SC, FN, HSE hiểu được thứ mà bạn đang trình bày. Trước khi được đánh giá là một ý tưởng hay, thì mọi người cần phải hiểu được nó đúng không nào?

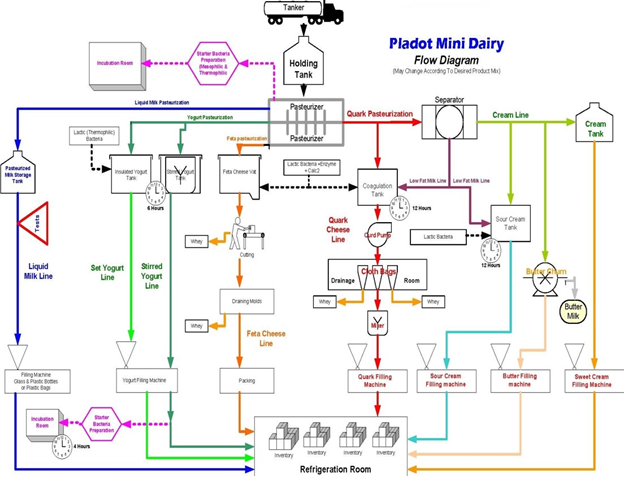

(Nguồn: pladotminidairy)

(Nguồn: Scott, Felipe & Vera, Carlos & Conejeros, R.. (2016). Technical and Economic Analysis of Industrial Production of Lactose-Derived Prebiotics With Focus on Galacto-Oligosaccharides. 10.1016/B978-0-12-802724-0.00007-X.)

Sơ đồ đường ống và thiết bị đo lường - Piping & Instrumentation Diagram (P&ID)

P&ID là một bản vẽ kỹ thuật, chi tiết hơn PFD.  Một bản vẽ P&ID sẽ thể hiện tất cả các máy, thiết bị đo lường, đường ống và thông tin của chúng. Ký hiệu bản vẽ P&ID cũng tuân theo (ANSI/ISA’s S5.1-1984 (R 1992)). Bên cạnh đó, P&ID có thể hiện cách thức mà hệ thống sẽ vận hành dựa trên các chỉ báo (indicator) được ghi nhận từ các thiết bị đo

P&ID sẽ cung cấp các thông tin bao gồm:

Toàn bộ các máy. Bao gồm các linh kiện được lắp đặt, đường ống kết nối giữa các máy, đường ống nước ngưng, đường ống gió

Toàn bộ các van, bít mù và trạng thái bình thường của chúng

Thiết bị đo lường, và các đặc tính của chúng

Chi tiết đường về sưởi nhiệt (heat tracing) và bảo ôn (insulation)

Thông tin của động lực (điện, hơi nước, gas, nước cấp, nước thải, nhiên liệu…)

Đường truyền tín hiệu (khí nén, điện, hơi nước, thủy lực….)

P&ID phục vụ cho quá trình thiết kế, xây dựng và nâng cấp, bảo trì hệ thống. Một bản P&ID sẽ cung cấp chi tiết nhất cho hệ thống. Tuy nhiên, một bản P&ID có thể sẽ không phản ánh hết cách thức bố trí mặt bằng của qui trình. Trong trường hợp đó, các P&ID nhỏ hơn, chi tiết hơn sẽ được bổ sung nhằm thể hiện từng khu vực. P&ID sẽ không bao gồm các thông tin sau

Điều kiện quá trình và dữ liệu vật lý

Điều kiện vận hành

Chi tiết về dòng chảy

Vị trí máy

Định tuyến ống (bố trí ống), độ dài ống và lắp nối ống

Chi tiết các bệ, khung đỡ, kết cấu xây dựng

Ví dụ như khi áp suất trong buồng chứa tăng quá mức cài đặt. Tín hiệu của PC (Pressure control) sẽ trả về cho Van an toàn (Safety valve) để xả áp. Duy trì mức áp suất làm việc trong ngưỡng cho phép.
